Silindirik makaralı rulmanlar ayrılabilir bileziklerle donatılmışlardır, sıkı boşluklar gerektiğinde bile sökme ve çekme işlemleri kolaydır. Makaralar ve yuvarlanma yolları arasındaki çizgisel temas uygun şekle getirilmiş ve kenar gerilimleri bu yolla giderilmiştir, yuvarlanma yolu formlarında bombe mevcuttur. Bu tip rulmanlar bir hayli rijit ve yüksek radyal kuvvetleri sönümleyebilecek özelliktedir.

Yüksek radyal yük şartlarında, aynı ölçülerde makaralı rulmanlar bilyalı rulmanlara oranla daha uygundur. İç bileziği şekline göre ve aksesuar kullanımına göre rulmanların isimlendirmesi yapılır. N, NJ, NU, NUP, HJ, RNU, RN olarak kodlanırlar. Çelik, plastik ve masif kafesli olarak üretilirler. N ve NU tipindeki silindirik makaralı radyal olarak yüklenebilir. Diğer silindirik rulmanlar hem radyal hem de eksenel yükleri karşılayabilir.

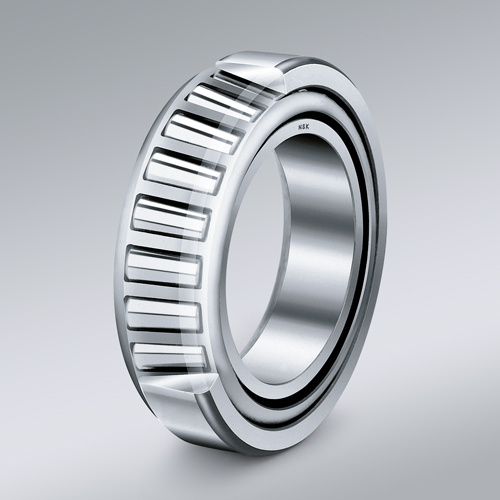

Metrik ve inç seri rulmanlar olmak üzere adlandırılırlar. İnç serisindeki rulmanlar özel kodlamalara sahiptir. Metrik serideki rulmanlar 30000, 31000, 32000, 33000 serisi ve özel ölçülerde olabilecek rulmanlardır. Konik makaralı rulmanlar parçalarına ayrılabilirler. Makaralar ve yuvarlanma yolları arasındaki çizgisel temas en uygun şekle getirilmiştir. Kenar gerilimleri bu yolla giderilmiştir, yuvarlanma yolu formlarında bombe mevcuttur.

Konik makaralı rulmanlar eksenel yükleri bir yönde taşıyabilirler. Karşı destek olarak ikinci bir konik makaralı rulman kullanılabilir. Kullanılacak olan rulman serisinin radyal yük miktarına göre seçilmesi gerekmektedir. Isıya bağlı olarak milde meydana gelen uzunluk değişimleri rulmanın çalışması için gerekli olan rulman boşluğunu olumsuz etkiler. Bu nedenle karşıt rulmana olan mesafenin küçük tutulması gereklidir. Rulman boşluğu montaj esnasında karşıt rulmana göre ayarlanır.

“4T” kodlu NTN konik makaralı rulmanlar yüksek performans rulmanlarıdır. Bu rulmanların iç bilezik, dış bilezik ve masura bilyaları özel sementasyon çeliğinden üretilmiştir. Bu şekilde üretilmiş olan ürünler standart sertleştirilmiş çelikten üretilmiş rulmanlara göre %40 daha uzun ömürlüdür. Yüksek yük, darbe ve yetersiz yağlama koşulları altına bile yüksek performans gösterirler.

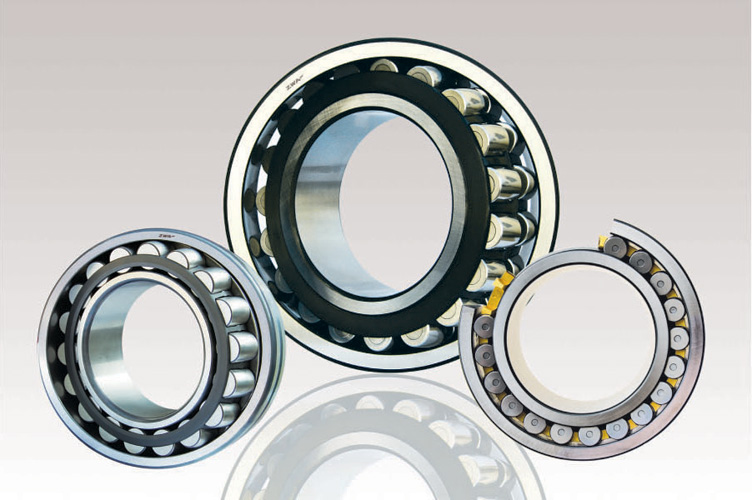

22000 serisi çift sıra makaralı oynak rulmanlar

Oynak makaralı rulmanlar dış bilezikteki yuvarlanma yolu iç bükey küre biçiminde olan ve parçalarına ayrılmaz rulmanlardır. Bu nedenle rulmanların ayarlanabilir. Mil eğilmelerini ve hizalama kusurlarını telafi ederler. Büyük rulmanlar mukavemet sınırları yakın yüklerde çalıştırıldıkları takdirde yağlama sorunları ortaya çıkabilir. Genellikle dış bilezikte yer alan yağlama kanalı veya yağlama deliği soruna çözüm getirmektedir.

Her iki doğrultuda da yüksek radyal ve eksenel yükleri taşır. Konik ve silindirik iç çaplı tipleri mevcuttur. Konik iç çaplılar adaptör veya manşon ile kullanırlar.

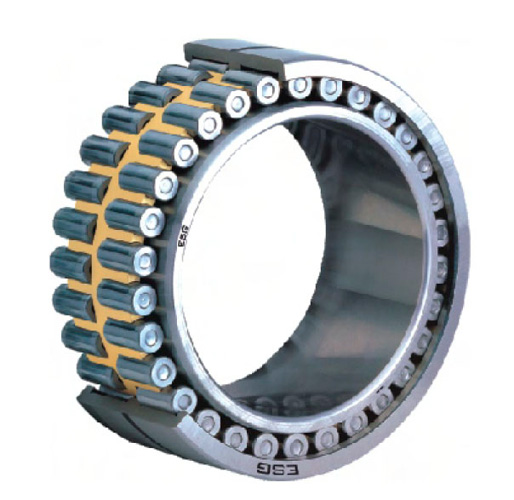

Çift sıralı silindirik makaralı rulmanlar bir hayli rijit ve yüksek radyal kuvvetleri sönümleyebilecek özelliktedir. Bu tip rulmanlar ayrılabilir bileziklerle donatılmışlardır, sıkı boşluklar gerektiğinde bile sökme ve çekme işlemleri kolaydır.

Seriler: NN, NNU

Uygulama Yerleri: Takım Tezgahları (Cnc Tezgahlar), Ağır Sanayi

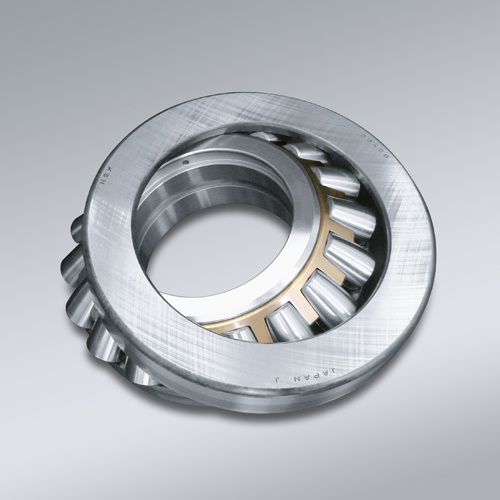

İki ayrılailir parçadan meydana gelmiştir, çok yüksek eksenel ve yüksek radyal yükleri taşıyabilirler. (Eksenel yükün yaklaşık %50 sini) Yaklaşık 3° ye kadar hizalama bozukluklarına izin verir.

Seri: 29000

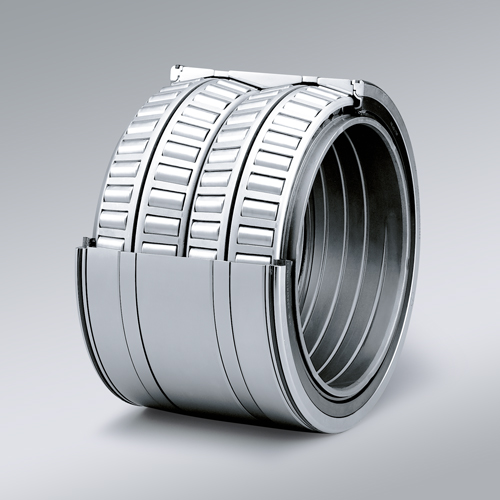

4 Sıralı Konik Makaralı Rulman

• İki çift konik, iki tekli flanş ve bir çift flanştan oluşmaktadır.
• Sementasyon çeliği, oyuklu makaralar ve pim tipli kafesler kullanılmasından dolayı uzamış ömür döngüsü
• Haddehane uygulamalarına adapte edilmiş çok yüksek yük taşıma kapasiteleri
• Contalı modeller mevcuttur (-LL)

4 Sıralı Silindirik Makaralı Rulman

• Seri: 4R tipi
• Geniş boyutlarda da mevcut kafesli rulmanlar (d ≤ 1200 mm)
• Geliştirilmiş direnç için semente edilmiş veya karbnitrürlenmiş çelik
• Yağlama delikler
